ECharts六大组件及部分选项属性概述

在讲ECharts六大组件之前不得不说一下Option。

Option概述：

图表选项，包含图表实例任何可配置选项：公共选项，组件选项，数据选项

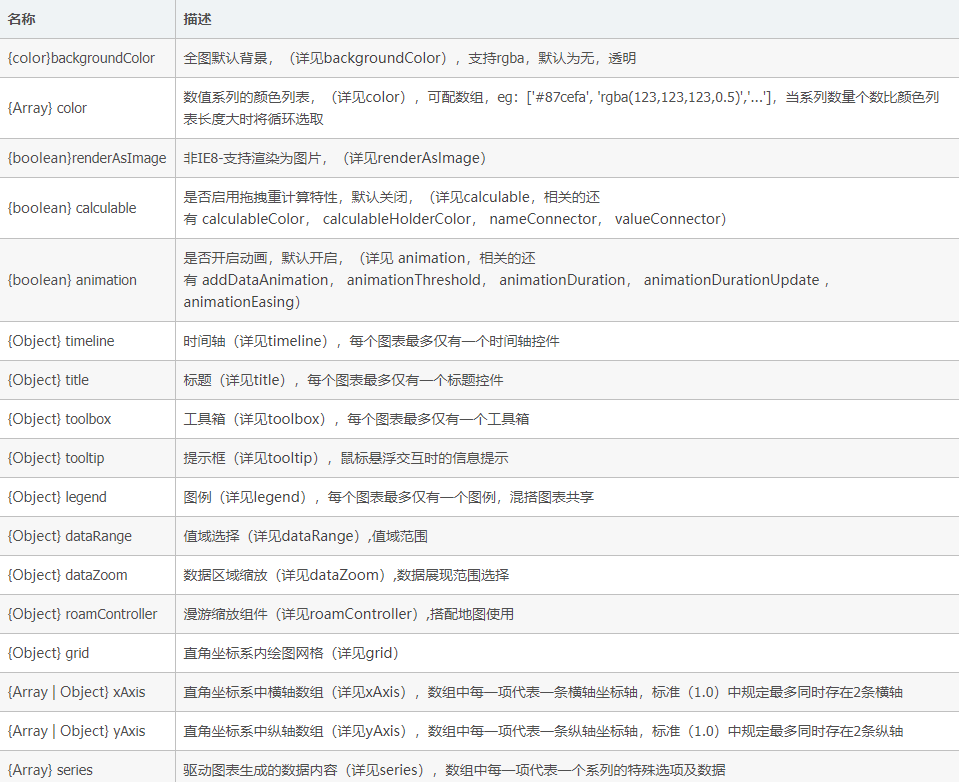

ECharts的主要组件选项及其对应的描述：

下面是ECharts的主要组件选项及其对应的描述：

简单的配置组件和部分选项属性及其效果展示：

我们来在Option中简单的配置组件及部分选项属性来看一下效果：

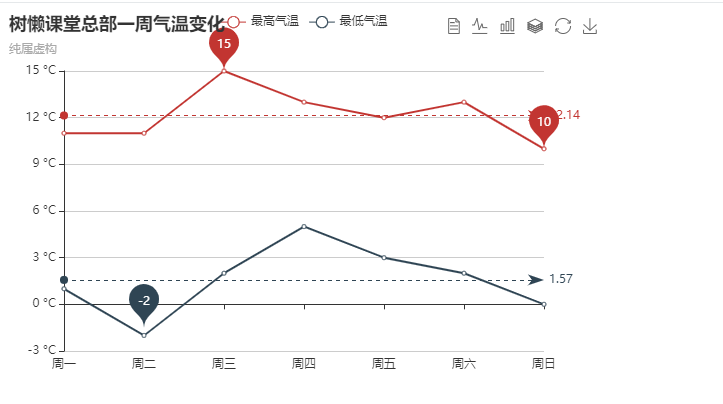

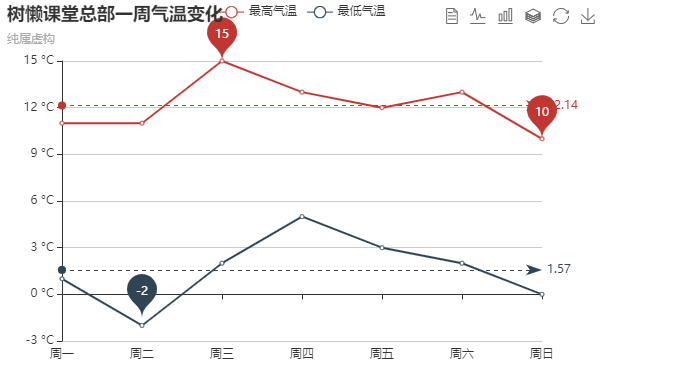

效果图如下图所示：

使用代码如下：

<html>
  <head>
    <script src="echarts.js"></script>
  </head>
  <body>
    <!-- 为ECharts准备一个具备大小（宽高）的Dom -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
      // 基于准备好的dom，初始化echarts实例
      var myChart = echarts.init(document.getElementById('main'));

      // 指定图表的配置项和数据
      var option = {
        title: {
          text: '树懒课堂总部一周气温变化', //标题
          subtext: '纯属虚构' //子标题
        },
        tooltip: {//提示框，鼠标悬浮交互时的信息提示
          trigger: 'axis'//值为axis显示该列下所有坐标轴对应数据，值为item时只显示该点数据
        },
        legend: { //图例，每个图表最多仅有一个图例
          data: ['最高气温', '最低气温']
        },
        toolbox: {//工具栏
          show: true,
          feature: {
            mark: {
              show: true
            },
            dataView: { //数据视图
              show: true,
              readOnly: false//是否只读
            },
            magicType: {//切换图表
              show: true,
              type: ['line', 'bar', 'stack', 'tiled']//图表
            },
            restore: {//还原原始图表
              show: true
            },
            saveAsImage: {//保存图片
              show: true
            }
          }
        },
        calculable: true,//是否启用拖拽重计算特性
        xAxis: [{
          type: 'category',  //坐标轴类型，横轴默认为类目型'category'
          boundaryGap: false,
          data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']//数据项
        }],
        yAxis: [{
          type: 'value', //坐标轴类型，纵轴默认为数值型'value'
          axisLabel: {
            formatter: '{value} °C' //加上单位
          }
        }],
        series: [{//设置图表数据
          name: '最高气温', //系列名称，如果启用legend，该值将被legend.data索引相关
          type: 'line',//图表类型
          data: [11, 11, 15, 13, 12, 13, 10],
          markPoint: {  //系列中的数据标注内容
            data: [{
              type: 'max',
              name: '最大值'
            },
            {
              type: 'min',
              name: '最小值'
            }]
          },
          markLine: {//系列中的数据标线内容
            data: [{
              type: 'average',
              name: '平均值'
            }]
          }
        },
        {
          name: '最低气温',
          type: 'line',
          data: [1, -2, 2, 5, 3, 2, 0],
          markPoint: {
            data: [{
              name: '周最低',
              value: -2,
              xAxis: 1,
              yAxis: -1.5
            }]
          },
          markLine: {
            data: [{
              type: 'average',
              name: '平均值'
            }]
          }
        }]
      };

      // 使用刚指定的配置项和数据显示图表。
      myChart.setOption(option);</script>
  </body>
</html>

对代码进行简要分析：

*组件及选项属性的具体使用方法的学习见后续教程。

Title组件：

概述：

title是标题组件，包含主标题和副标题。

在上述代码中这段代码对应了Title组件：

title: {
          text: '树懒课堂总部一周气温变化', //标题
          subtext: '纯属虚构' //子标题
        }

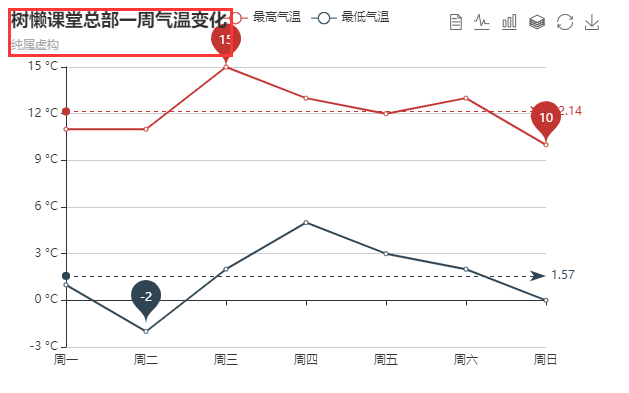

这部分代码对应下图中红框圈起来的部分：

Tooltip组件：

概述：

提示框组件（详见tooltip详解），鼠标悬浮交互时的信息提示

在上面用来举例的代码中这段代码对应了Title组件：

tooltip: {//提示框，鼠标悬浮交互时的信息提示
          trigger: 'axis'//值为axis显示该列下所有坐标轴对应数据，值为item时只显示该点数据
        },

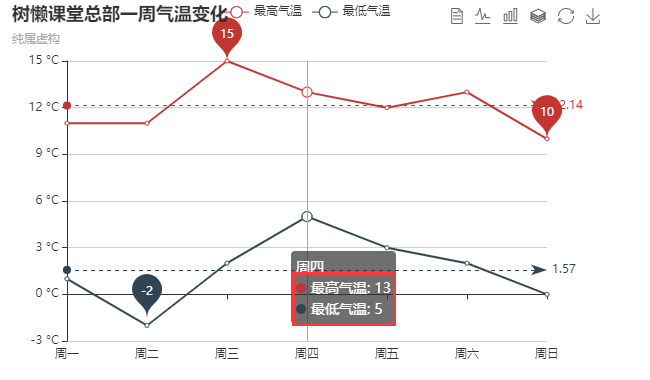

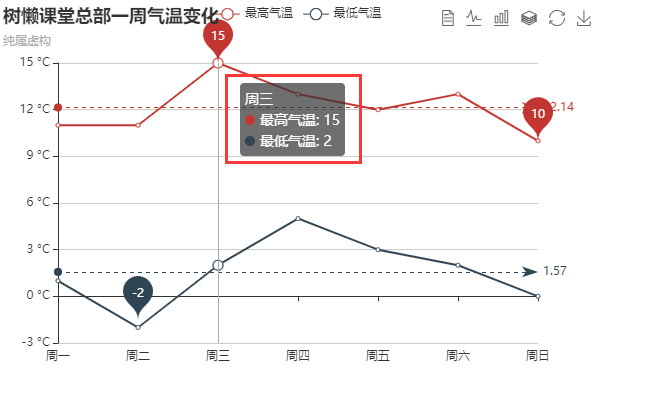

这段代码对应下图中红框圈起来的部分：

Toolbox组件：

概述：

工具箱（详见toolbox详解），每个图表最多有一个工具箱。

在上面用来举例的代码中这段代码对应了Title组件：

toolbox: {//工具栏
          show: true,
          feature: {
            mark: {
              show: true
            },
            dataView: { //数据视图
              show: true,
              readOnly: false//是否只读
            },
            magicType: {//切换图表
              show: true,
              type: ['line', 'bar', 'stack', 'tiled']//图表
            },
            restore: {//还原原始图表
              show: true
            },
            saveAsImage: {//保存图片
              show: true
            }
          }
        }

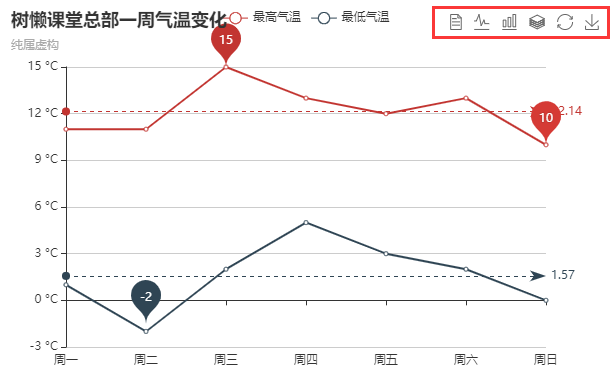

这段代码对应下图中红框圈起来的部分：

该工具栏从左到右对应的功能是：

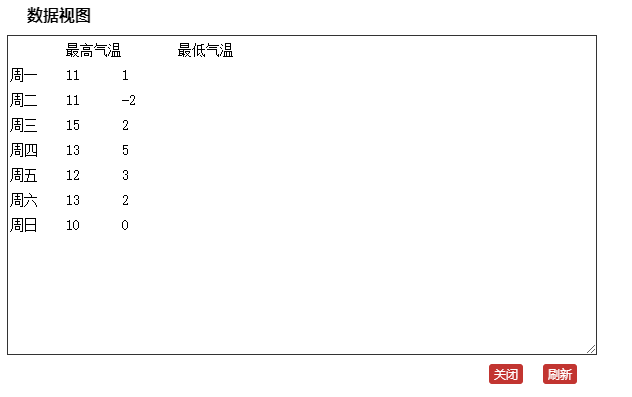

切换为数据视图：

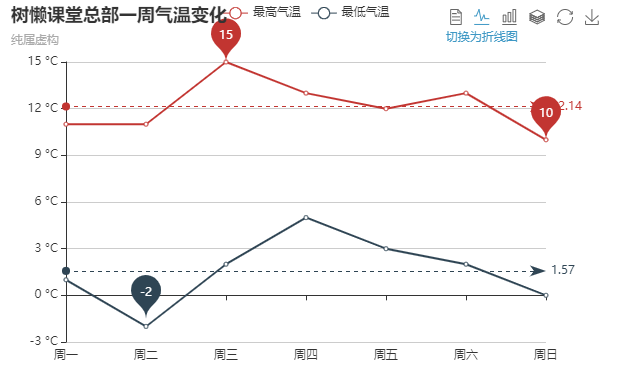

切换为折线图：

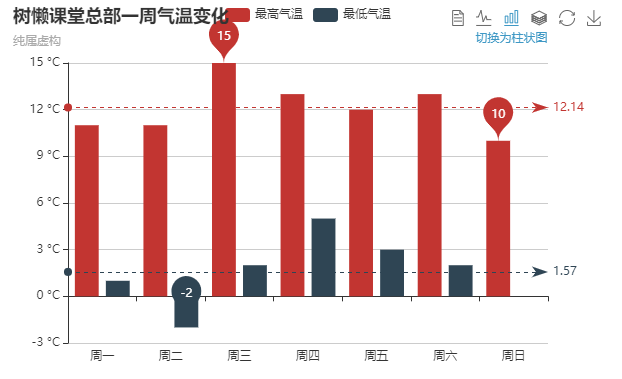

切换为柱状图：

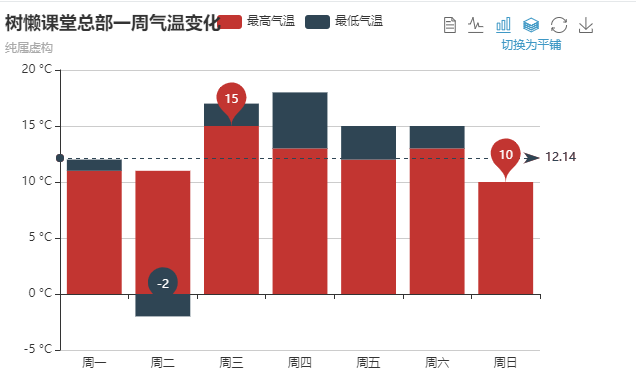

切换为平铺：

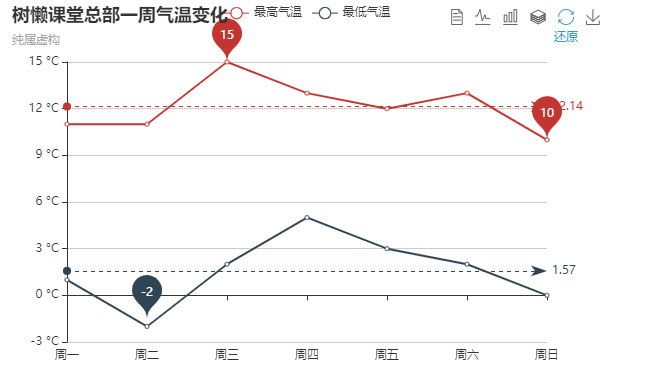

还原：

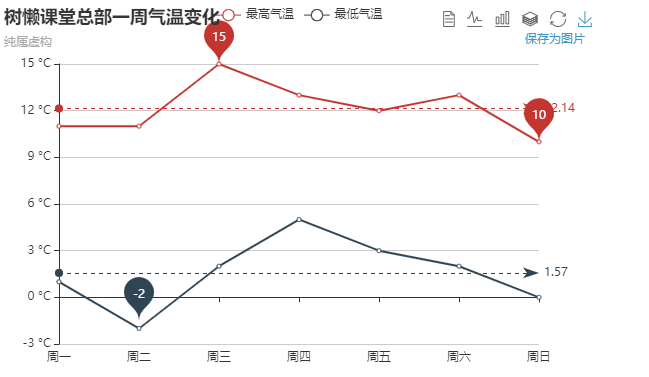

保存为图片：（图片下载到本地）

Legend组件：

概述：

图例（详见legend详解），每个图表最多仅有一个图例，混搭图表共享

在上面用来举例的代码中这段代码对应了legend组件：

legend: { //图例，每个图表最多仅有一个图例
data: ['最高气温', '最低气温']
}

这段代码对应下图中红框圈起来的部分：

xAxis：

概述：

直角坐标系中横轴数组，数组中每一项代表一条横轴坐标轴，标准（1.0）中规定最多同时存在2条横轴

在上面用来举例的代码中这段代码对应了xAxis：

xAxis: [{
type: 'category',  //坐标轴类型，横轴默认为类目型'category'
boundaryGap: false,
data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']//数据项
}]

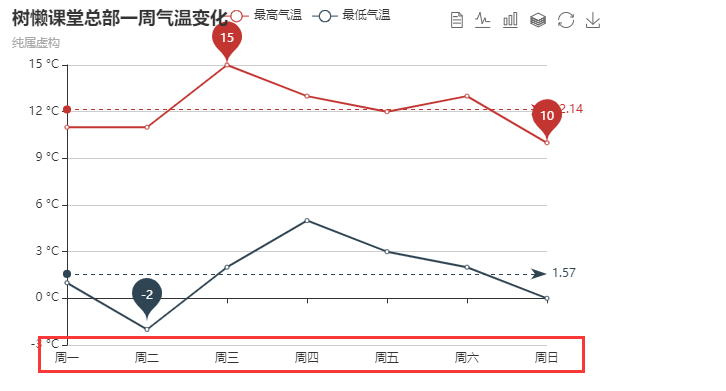

这段代码对应下图中红框圈起来的部分：

数据项（周一, 周二, 周三, 周四, 周五, 周六, 周日）对应图片中红框框起来的坐标系X轴的横坐标。

yAxis：

概述：

直角坐标系中纵轴数组（详见yAxis），数组中每一项代表一条纵轴坐标轴，标准（1.0）中规定最多同时存在2条纵轴

在上面用来举例的代码中这段代码对应了yAxis：

        yAxis: [{
          type: 'value', //坐标轴类型，纵轴默认为数值型'value'
          axisLabel: {
            formatter: '{value} °C' //加上单位
          }
        }]

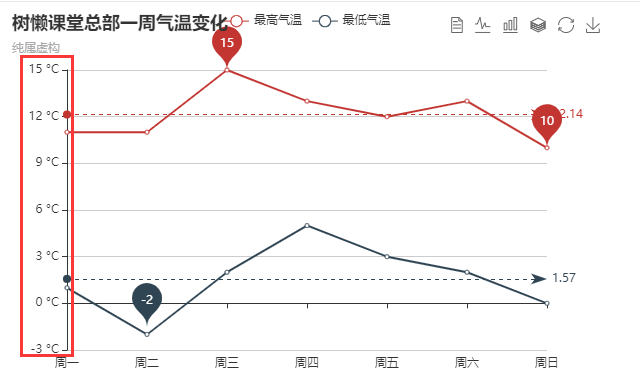

这段代码对应下图中红框圈起来的部分：

series：

概述：

驱动图表生成的数据内容，数组中每一项代表一个系列的特殊选项及数据

在上面用来举例的代码中这段代码对应了series：

       series: [{//设置图表数据
          name: '最高气温', //系列名称，如果启用legend，该值将被legend.data索引相关
          type: 'line',//图表类型
          data: [11, 11, 15, 13, 12, 13, 10],
          markPoint: {  //系列中的数据标注内容
            data: [{
              type: 'max',
              name: '最大值'
            },
            {
              type: 'min',
              name: '最小值'
            }]
          },
          markLine: {//系列中的数据标线内容
            data: [{
              type: 'average',
              name: '平均值'
            }]
          }
        },
        {
          name: '最低气温',
          type: 'line',
          data: [1, -2, 2, 5, 3, 2, 0],
          markPoint: {
            data: [{
              name: '周最低',
              value: -2,
              xAxis: 1,
              yAxis: -1.5
            }]
          },
          markLine: {
            data: [{
              type: 'average',
              name: '平均值'
            }]
          }
        }]

下图中两条折线的所有数据都与它有关，所有的数据都来源于series：
